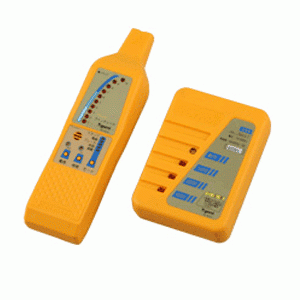

| | 구 분 | 사 양 | | 송신기
수신기
크램프 센서（Ｍ）
콘센트용 플러그 코드 (100V 콘센트에 접속)
클립코드 (단자부에 접속)
전지용 클립코드 (사선상태에서 배선경로를 탐지 시 사용)
망간 건전지
운반 케이스 (청색) | 옵 션 | 크램프 센서（Ｓ）
크램프 센서（Ｌ）
신호 누설 방지 유니트 | 기 능 | 1. 활선 상태에의 브레카 탐사 | 2. 활선, 사선에서의 배선경로 탐사 | 3. 정전 상태에서의 누전점 탐사 | 4. 전압회로 체크 | 적용전압 | AC 50/60Hz・DC 공히12～528V | 신호 주파수 | 5kHz | 신호 전류 | 200 ｍAp |
송신기 (TLC-C-T) | 구 분 | 사 양 | 사용전압범위 | AC50/60Hz・DC 공히 12～528V | 신호 주파수 | 5kHz | 신호전류 | 200mAp | 신호시간 | 30ms | 신호 주파수 | 500ms | 표시 | 동작 표시램프 (점멸표시)
전압표시램프(100V・200Ｖ・400Ｖ 점멸 표시） |
수신기 (TLC-C-R) | 구 분 | 사 양 | 검출 방식 | 신호전류에 따라서 발생하는 자계를 검출 | 검출 주파수 | 5kHz | 센서 | 내장코일 센서 2개 (횡배치코일 및 종배치코일)
크램프 센서 (크램프 접속식 외부센서) | 판정방식 | 10개의LED램프 점멸 (수신레벨 표시) 및 부저음 | 감도 절환 | 크램프, 전선, 브레카, 경로, 누전의 5단계 및 각 모드 공통의 Ｌ(저)/Ｈ(고)감도 절환 | 전원 | 9V 전지 1개 (망간 또는 알칼리 전지) | 전지수명 | 약 8시간 (망간 건전지 20℃ 연속 수신) | 표시 | LED램프 표시
점등=양호, 점멸=교환시기, 꺼짐=사용불가 | 오토 파워오프 | 무 조작으로부터 10분 후 자동 파워 오프 | 오토 파워오프
경고음 | 1.5초（ON） →５초（OFF）→1.5초（ON）→５초 （OFF）→３초（ON）
최후의 3초 의 부저음 종료 후 파워 오프 | | 크람프 센서（M）（내경Ф24）（표준 부속）
크람프 센서（L）（내경Ф40） （선택 사양）
크람프 센서（S）（내경Ф8） （선택 사양） |
기 타 | 구 분 | 사 양 | 사용온도 범위 | -10℃～40℃ | 사용습도범위 | 상대습도95％이하（결로 방지） | 보존온도 범위 | -20℃～50℃
※50℃는 일시적온도 (８시간 이내）이며, 연속보존온도의 상한은 40℃
※차량 내부에 방치하여 두지 마십시오. |
| | |
|
