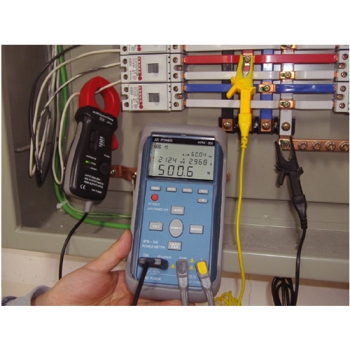

| | | LCD표시방법으로 4가지요소(전압, 전류, 전력, 주파수)를 동시측정이 가능하며 측정방법을 개선하여 누구나 손쉽게 사용할 수 있어 기존 아날로그 전력계의 단점을 크게 보완하였다.
측정요소는 직류전압, 전류, 전력, 교류전압, 전류, 전력, 역율, 무효전력, 피상전력, 주파수, 전력량 등 11가지 요소를 측정할 수 있는 멀티형 전력계이며 핸디형타입으로 휴대가 간편하다.
특히 AC/DC 전류세서(클램프)를 사용하면 220kW까지도 측정이 가능하다. (직류, 교류공통) 더불어 2전력계 방식이나 3전력계 방식으로 삼상전력도 측정할 수 있어 광범위하게 전력측정이 가능하다. |
· 전류측정
| AC/DC | 1mW ∼ 4 kW (± 0.4%) | | 1 A ∼1,000 A (전류센서/Calmp Sensor) | · 전압측정 | 1 ~ 600 V Direct Measurement (±0.3%)AC | | 1 ~ 1,000 V Direct Measurement (±0.3%)DC | · 전력측정 (AC/DC) | | W, VA, Var, PF, Wh, Hz |
|
|  Power(Direct)
| 기 능 | 성 능 | 허용오차 | 유효전력(W), Reactive power | 0.01W 4kW average | AC + DC ±0.4 % + 4 dgts) | 역율(cosθ) | 0.001 to 1.000 Lead, Lag | ±0.04 to 0.03(0.30 to 0.89)
±0.02(0.90 to 1.00) | Voltage | 1 V~600 V / 1000 V AC/DC | ±(0.3 % rdg + 5dgts) | Current | 1 mA~15 A AC/DC | ±(0.3 % rdg + 5dgts) |
|
| AC/DC Volt(Auto/Manual) : True RMS | Range | 분해능 | 허용오차 | Impedance | 과부하 보호기능 | 1 V | 1 mV | ±(0.3 % + 5 dgts)
(40 Hz - 1 kHz) | 10 ㏁ | 1000V DC or AC
Peak within 10sec | 10 V | 10 mV | 100 V | 100 mV | 600 V | 100 mV |
|
| AC/DC Current(Manual) : True RMS | Range | 분해능 | 허용오차 | 과부하 보호기능 | 15 A | 10 mA | ±(0.3 % + 5 dgts)
(40 Hz - 1 kHz) | 250 V 20 A Fused
| 1000 A | 1 A (only AC) | External Adapter Clamp Sensor |
| 적산기능 : 100 Kwh (예: 순시 1kw일 때 100시간)
통신기능 : RS485
일반규격 - 사용온도 (0 ℃ ~ 45℃, 40 ~ 85RH)
- 크기 : 90(W) x 180(H) x 50(D)mm
- 무게 : ≒750
악세사리 : 메뉴얼 1부, Load Wire 1개, 휴즈 1개, 아답터 1개
* 전류센서는 별도임 4종류 (100A, 200A, 400A, 1,000A) |
|
|
|
| | |
|
