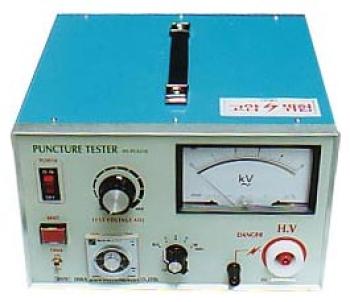

| | 내전압 시험기 HS-PC Series는 각종 전자기기 및 전기기기
와 전기전열기구의 절연내력시험을 하는 시험기로서 불량품
의 조기발견 및 재해예방등에 사용이 되며 KS설비, 형식승인
설비 제조허가 설비로서 필수적인 기기입니다.
■ 특 징
● 기존의 제품보다 정밀하고 견고함
● 컴팩트한 디자인
● 무인시험, 수동시험 겸용
● 자동검사라인에 적합
■ 규 격
● 전원 : 110V or 220V±10%, 50Hz or 60Hz
● 파형 : 사용전류파형
● 출력전압계 : 확도 ±20%
● 시험방법 및 시험시간 : 수동 및 Timer사용, Timer 1-99sec
● 시험결과 판정 : NG경보-Lamp 및 Buzzer
● 크기 : 275(H) × 270(W) ×165(D)mm
● 중량 : 약 9.2kg | MODEL | 입력 | 출력 | 설정전류 | 출력
전압허용치 | 전류
허용차 | 주파수 | GO-NOGO
판정 | HS-PCA310 | 110 / 220 V | AC
0-3 kV | 0,5,1,2,5,10 mA
| ± 1.5 % F.S | ± 10 % | 50 Hz
60 Hz | Make-contact,
Buzzer, Lamp | HS-PCD310 | 110 / 220 V | DC
0-3 kV | 0,5,1,2,5,10 mA
| ± 1.5 % F.S | ± 10 % | 50 Hz
60 Hz | Make-contact,
Buzzer, Lamp | HS-PCA510 | 110 / 220 V | AC
0-5 kV | 0,5,1,2,5,10 mA
| ± 1.5 % F.S | ± 10 % | 50 Hz
60 Hz | Make-contact,
Buzzer, Lamp | HS-PCD510 | 110 / 220 V | DC
0-5 kV | 0,5,1,2,5,10 mA
| ± 1.5 % F.S | ± 10 % | 50 Hz
60 Hz | Make-contact,
Buzzer, Lamp | HS-PCA1010 | 110 / 220 V | AC
0-10 kV | 0,5,1,2,5,10 mA
| ± 1.5 % F.S | ± 10 % | 50 Hz
60 Hz | Make-contact,
Buzzer, Lamp | HS-PCA1510 | 110 / 220 V | AC
0-15 kV | 0,5,1,2,5,10 mA
| ± 1.5 % F.S | ± 10 % | 50 Hz
60 Hz | Make-contact,
Buzzer, Lamp | HS-PCA2010 | 110 / 220 V | AC
0-20 kV | 0,5,1,2,5,10 mA
| ± 1.5 % F.S | ± 10 % | 50 Hz
60 Hz | Make-contact,
Buzzer, Lamp | HS-PCA5010 | 110 / 220 V | AC
0-50 kV | 0,5,1,2,5,10 mA
| ± 1.5 % F.S | ± 10 % | 50 Hz
60 Hz | Make-contact,
Buzzer, Lamp |
|
※ 상기표의 표준사양 이외에도 주문제작이 가능합니다. |
| | |
|
