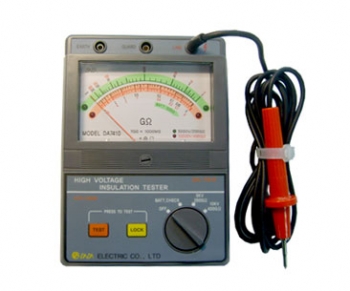

 특징
|
■ 휴대가 간편하고 사용이 편리하다.
■ 우천시 기기내부 회로를 보호하기 위해 결합케이스 내부에 고무바킹을
넣어 빗물 침투를 최대한 방지하였다.
■ 연속 측정이 가능하다.
■ 본기는 모델DA-7410 5KV에서 200GΩ, 10KV에서 400GΩ (모델DA-7405 2.5KV 100GΩ,모델DA7406 5KV 200GΩ)
까지 측정이 가능하다.
■ 자동으로 전환되는 LOW 눈금과 HIGH 눈금으로 되어있으며 측정 눈금을
표시하는 LED 램프와 눈금판 색상이 이중색으로 되어 있어 측정치를 쉽게
판독할수 있도록 되어있다.
■ 본기는모델DA-7410 5KV or 10KV 측정시 LED 램프가 켜져있어 측정 혼란이 없도록 되어있다.
|
측정대상 |
■ 산업용 장비
■ 전선 (CABLE WIRE)
■ 변압기
■ 스위치 기기 등
|
■ 디자인등록
사양 모델DA-7405(DC2500V), 모델DA-7406(DC5000V) 측정전압 | DC 2500V | DC 5000V | 측정범위 | 0~2000㏁ / 1000~100000㏁
(자동전환) | 0~5000㏁ / 2000~200000㏁
(자동전환) | 허용차 | 절연저항
2500V/100GΩ | 100~50000㏁ ± 5% (지시치)
50000㏁ 이상 ± 10% (지시치)
23℃ ± 5℃ 일때 | 절연저항
5000V/200GΩ | 200~100000㏁ ± 5% (지시치)
100000㏁ 이상 ± 10% (지시치)
23℃ ± 5℃ 일때 | 출력전압 | 2500V | 100~50000㏁ ± 5% | 5000V | 200~100000㏁ ± 5% | 사용온도 | 상대습도 80% -10℃ + 40℃ | 보관온도 | 상대습도 90% -20℃ + 50℃ | 내전압 | 외함 과 회로간 AC5.000V 1분간 | 중량 | 약 1.000g (측정선포함) | 전원 | R6 [AAM] 1.5V 건전지 8개 DC 12V | 외형치수 | 약) 202(H)x144(W)x80(D) mm | 부속품 | 휴대용케이스, 밧데리 8개, 측정선, 가드선 |
|
사양 (DA-7410) |
측정전압 | DC 5KV | DC 10KV | 측정범위 | 0~5GΩ / 2~200GΩ
(자동전환) | 0~10GΩ / 4~400GΩ
(자동전환) | 허용차 | 절연저항
5KV/200GΩ | 0.2~100GΩ ± 5% (지시치)
100GΩ 이상 ± 10% (지시치)
23℃ ± 5℃ 일때 | 절연저항
10KV/400GΩ | 0.4~200GΩ ± 5% (지시치)
200GΩ 이상 ± 10% (지시치)
23℃ ± 5℃ 일때 | 출력전압 | 5KV | 0.2~100GΩ ± 5% | 10KV | 0.4~200GΩ ± 5% | 사용온도 | 상대습도 80% -10℃ + 40℃ | 보관온도 | 상대습도 90% -20℃ + 50℃ | 내전압 | 외함 과 회로간 AC5.000V 1분간 | 중량 | 약 1.000g (측정선포함) | 전원 | R6 [AAM] 1.5V 건전지 8개 DC 12V | 외형치수 | 약) 202(H)x144(W)x80(D) mm | 부속품 | 휴대용케이스, 밧데리 8개, 측정선, 가드선 |
|
|
| | |
|
