T1

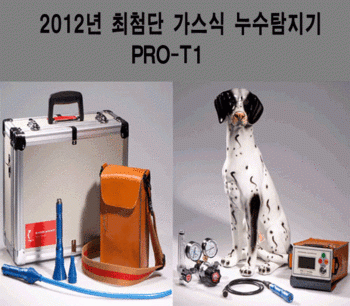

1. Product features and components

1) Aluminum Case

Elegant and robust aluminum case made in Korea.

2) The main unit

I will reduce operator’s fatigue as well as the buzzer ring given where it is leaking the leak, and it tells the place, where a gas leak distribution gives precisely expressed numerically. It gives the best performance to find leak like blackbox system.

3) TORNADO hydrogen sensor

By adopting the best quality sensors and designed precisely it detects and identifies even very small leak point. Operators can find the leak point with easy and quickly.

4) N Gauge

By leaking gas quantity form indoor and outdoor, Operators easily see where the abnormality. Nitrogen pressure gauge with a body makes very important role.

5) Leather Case

The leather is appeal to very sleek design and luxury style by adopting the best quality leather. In addition, it is equipped with leather zipper on the front of the body to replace and exchange batteries with easy. And the shoulder strap deceases user’s long time work fatigue.

6) Accessories

Trumpet-shaped: to protect the hydrogen sensor used in a wide area.

Mole mouth: it is used to distinguish the amount of gas leaking in a very small area out of reach places,

<제품 사양 및 구조설명>

1. 제품명 : 수소 가스 누수 검지기

2. 모델명 : PRO-T1-Tornado

3. 측 정 : 0~30,000PPM / 0~1000%LEL

4. 센서사양 : 수소 전용 반도체 가스센서 방식(정격전압 : 5V(50mA))

5. 회로전압 : AA1.5V*6EA(건전지)

6. 경보방식 : 부저음

7. 크 기 : 137mm*80mm*190mm






1). MODE 버튼을 3초간 누른다.

2). Full range-High Alarm-Low Alarm-Buzz-H2 Unit-DOT-End 순으로 표시된다.

MODE 버튼을 한번씩 누르면 아래와 같이 순차적으로 전환되며

Full range: 농도 지시값(0~99999)-30000으로 기본설정

High Alarm : 고경보설정값(0~99999)-1000으로 기본설정

Low Alarm : 저경보설정값(0~9999)-300으로 기본설정

Buzzer : 경보부저 동작(ON/OFF)-ON으로 기본설정

H2 Unit : 설정표시값(PPM/LEL%)-PPM으로 기본설정

DOT : 소수점(0/1)-0으로 기본설정

End : 설정 마침-MODE 버튼을 3초간 누르면 초기 지시값로 복귀

* 설정하려는 곳에 위치하여 RESET(∧)/BUZZER(∨)를 눌러 설정한다.

설정후 MODE 버튼을 눌러 모드 상태로 빠져나온다.

설정이 끝나면 항상 End에서 M키를 3초간 눌러 초기 지시값 상태로 복귀한다.

1). POWER(전원 스위치) : 먼저, 본체와 수소 전용 센서를 연결한 다 음 power 버튼을 누른다.

2). MODE/LAMP : 한번 누를 때마다 LAMP가 ON/OFF 기능을 한다.

3초간 길게 누르고 있으면 SETUP 설정으로 들어간다.

LAMP :①평상시에는 조명을 켜지 않는다.

②조명이 켜질 경우 건전지 수명을 단축 시킨다.

③어두운 곳이나, 야간 및, 가스 수치를 구별하기 힘들 때 사용 한다.

3). RESET : 한번 누를 때마다 PPM/LEL% 기능을 가진다.

PPM(Low Gas) : 미세한 누수가 발생한 곳에 사용 시 탁월한 성능 발휘.

LEL%( Hi Gas) : ppm 단위에서 미량의 가스를 감지하고, 누수지점을 파악하기

힘들 때, LEL% 수치가 올라오면 누수 지점 파악이 용이 하다.

4). RESET : 5초간 길게 누를 때마다 RESET과 ZERO 기능을 변환한다.

Reset (기능) : 5초간 누른 후 Reset 기능의 숫자 표시 값이 낮을수록 반응 속도는

빨라 진다.(예열 상태)

ZERO(초기화) : *현장에서 작업을 할 경우 “0” 인 Zero 버튼을 눌러 초기화 한

다음 작업을 해야 한다.

*또한, 가스가 실내에 많이 퍼져 있을 경우 실내를 환기 시키고

다시 작업을 해야 한다.

*강제로 “0” Zero 값을 초기화 하지 말고 자연스럽게 수치 값이

떨어지도록 하는 게 좋은 방법이다.(가스 양 강약 조절)

5). BUZZER : 부저음 일시 정지 기능을 한다.(ON/OFF)

청음식 탐지기와 가스 탐지기를 동시에 사용할 경우 일시 정지 기능이

있어, 청음식 탐지 시 지장을 주지 않아 매우 유익 하다.

6). 배터리 상태 표시창 : 배터리 표시창이 마지막까지 내려가면 배터리를 교환해 야한다
