| | 정 격 전 압 | 100 - 240 V a.c 전압 변동율 ± 10% | 전원주파수 | 50 - 60 Hz | 소 비 전 력 | 최대 40 VA 이하 | 주 위 온 도 | 0 ~ 50 °C | 주 위 습 도 | 20 ~ 90 % R.H. (단, 결로하지 않을 것) | 진 동 | 진동폭 1.2 mm 이하 | 충 격 | 147 m/s2 11 ms 이하 (각 6방향 3회) | 경 보 출 력 | 접점용량 : 30 V d.c / 5 A Max. , 250 V a.c / 5 A Max. | 절 연 저 항 | 1차 단자와 2차 단자 사이 | 500 V d.c / 20 MΩ 이상 | 1차 단자와 접지 단자 사이 | 500 V d.c / 20 MΩ 이상 | 2차 단자와 접지 단자 사이 | 500 V d.c / 20 MΩ 이상 |
| 내 전 압 | 1차 단자와 2차 단자 사이 | 2500 V a.c 50/60 Hz 1분간 | 1차 단자와 접지 단자 사이 | 2500 V a.c 50/60 Hz 1분간 | 2차 단자와 F/G 단자 사이 2500 V a.c 50/60 Hz 1분간 |
| 중 량 | 약 2.5 Kg |
입 력 종 류 | 측 정 범 위 | 정도(*예외정도) | 열전대(T.C) | K | -270.0 ~ 1372.0 °C | ± 0.1 % of F.S *1 | J | -210.0 ~ 1200.0 °C | ± 0.1 % of F.S | E | -270.0 ~ 1000.0 °C | ± 0.1 % of F.S *2 | T | -270.0 ~ 400.0 °C | ± 0.1 % of F.S *3 | R | -50.0 ~ 1768.0 °C | ± 0.1 % of F.S *4 | S | -50.0 ~ 1768.0 °C | ± 0.1 % of F.S *4 | B | 0.0 ~ 1820.0 °C | ± 0.1 % of F.S *5 | N | -270.0 ~ 1300.0 °C | ± 0.1 % of F.S *3 | PL2 | 0.0 ~ 1395.0 °C | ± 0.1 % of F.S | U | -200.0 ~ 600.0 °C | ± 0.1 % of F.S | L | -200.0 ~ 900.0 °C | ± 0.1 % of F.S | W | 0.0 ~ 2315.0 °C | ± 0.1 % of F.S | *1: | -250 °C 이하 규정 외 | *2: | -260 °C 이하 규정 외 | *3: | -235 °C 이하 규정 외 | *4: | -20 °C 이하 ± 0.2 % | *5: | + 310 ~ + 470 °C : ± 0.15 %, + 240 ~ + 310 °C : ± 0.2 % | | + 240 °C 이하 규정 외 |
| 측온저항체(R.T.D) | Pt100 Ω (DIN) | -200.0 ~ 850.0 °C | ± 0.1 % of F.S | Pt100 Ω (JIS Old) | -200.0 ~ 660.0 °C | ± 0.1 % of F.S | 직류전압(V d.c) | ± 100 mV d.c | -100.00 ~ +100.00 mV d.c | ± 0.1 % of F.S | ± 10 V d.c | -10.000 ~ +10.000 V d.c | ± 0.1 % of F.S | ± 30 V d.c | -30.00 ~ +30.00 V d.c | ± 0.1 % of F.S |
입력종류 | 열전대(T.C) | K, J, E, T, R, S, B, N | IEC 584 | PL2, W | ASTM E988 | U, L | DIN43710, IEC 751 | 측온저항체(R.T.D) | Pt100 Ω (DIN) | DIN 43760 | Pt100 Ω (JIS) | JIS C1604 - 1989(Old) | 상대습도변환 | 건/습구 온도차에 의한 상대습도 변환 | Goff & Gratch(1946) |
|

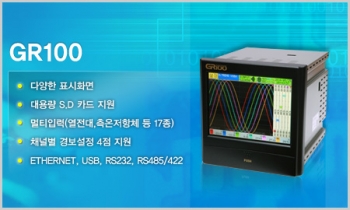

형 명 | 형 번 | 내 용 | GR100- |  | | 그래픽 기록계(터치패널 적용) 145(W) x 145(H) x 165(D) mm | 입력채널 | 1 | | 6 채널 | 2 | | 12 채널 | 통신사양 | 0 | RS232+RS485/422 + USB | 1 | RS232 + RS485/422 + USB + (ETHERNET : 준비중) |
|
|
| | |
|
