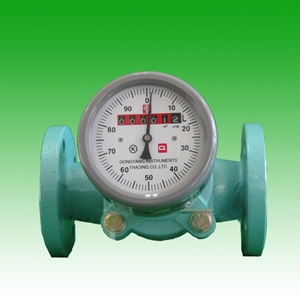

◎ 제품의 특징
ㆍ본 DYW형 수량계는 종래의 羽根車式 유량계를 개량한 것으로 高精度ㆍ小型 輕量化하여 특히 이물질에 큰 영향을 받지 않도록 설계되어 있어, 보일러 給水, 화학 및 수처리 플랜트 등 광범위하게 사용이 가능합니다.
ㆍPropeller type을 적용 미소한 유속에서도 높은 정밀도를 나타냅니다.(±1∼2%)
ㆍ이물질(찌꺼기)등에 잘 걸리지 않도록 특수 설계했습니다.
ㆍ주요부품 및 Pipe가 Sus 304로 구성되어 화학성 액체 계측에 내구성이 뛰어납니다.
ㆍ계기부와 본체가 분리되어 있으므로 점검이 용이합니다.
ㆍ Pulse도 장착할 수 있으므로 원거리계측가능
ㆍ본 DYW형 수량계는 종래의 羽根車式 유량계를 개량한 것으로 高精度ㆍ小型 輕量化하여 특히 이물질에 큰 영향을 받지 않도록 설계되어 있어, 보일러 給水, 화학 및 수처리 플랜트 등 광범위하게 사용이 가능합니다.
ㆍPropeller type을 적용 미소한 유속에서도 높은 정밀도를 나타냅니다.(±1∼2%)
ㆍ이물질(찌꺼기)등에 잘 걸리지 않도록 특수 설계했습니다.
ㆍ주요부품 및 Pipe가 Sus 304로 구성되어 화학성 액체 계측에 내구성이 뛰어납니다.
ㆍ계기부와 본체가 분리되어 있으므로 점검이 용이합니다.
ㆍ Pulse도 장착할 수 있으므로 원거리계측가능
◎ 표준사양
ㆍ구경 25mm, 40mm, 50mm
ㆍ정확도 : ±1% 이내
ㆍ최고사용온도 : 100℃(특수 180℃)
ㆍ최고사용압력 : 10kg/㎠ (특수 15,20kgf/㎠)
ㆍ구경 25mm, 40mm, 50mm
ㆍ정확도 : ±1% 이내
ㆍ최고사용온도 : 100℃(특수 180℃)
ㆍ최고사용압력 : 10kg/㎠ (특수 15,20kgf/㎠)
◎ 유량범위
MODEL | 구경(mm) | 유량범위(㎥/h) | |
DYW-25 | A | 25 | 0.5∼2.5 |
B | 25 | 1∼5 | |
DYW-40 | A | 40 | 2∼9 |
B | 40 | 3∼15 | |
DYW-50 | A | 50 | 3∼15 |
B | 50 | 6∼25 | |
DYW-65 |
| 65 | 8∼35 |
DYW-80 | 80 | 10∼45 | |
DYW-100 | 100 | 11∼70 | |
◎ 재질 및 구조
ㆍ본체 : FC20
ㆍ계량실 : 청동
ㆍ익차 : : 燐靑銅
ㆍ본체 : FC20
ㆍ계량실 : 청동
ㆍ익차 : : 燐靑銅
◎ 외형치수
MODEL | L | H | W | D | t | c | d | N |
DYW-25 | 225 | 188 | 156 | 125 | 18 | 90 | 19 | 4 |
DYW-40 | 245 | 197 | 156 | 140 | 20 | 105 | 19 | 4 |
DYW-50 | 245 | 197 | 156 | 155 | 20 | 120 | 19 | 4 |
